Scheda tecnica
Accessori di alimentazione

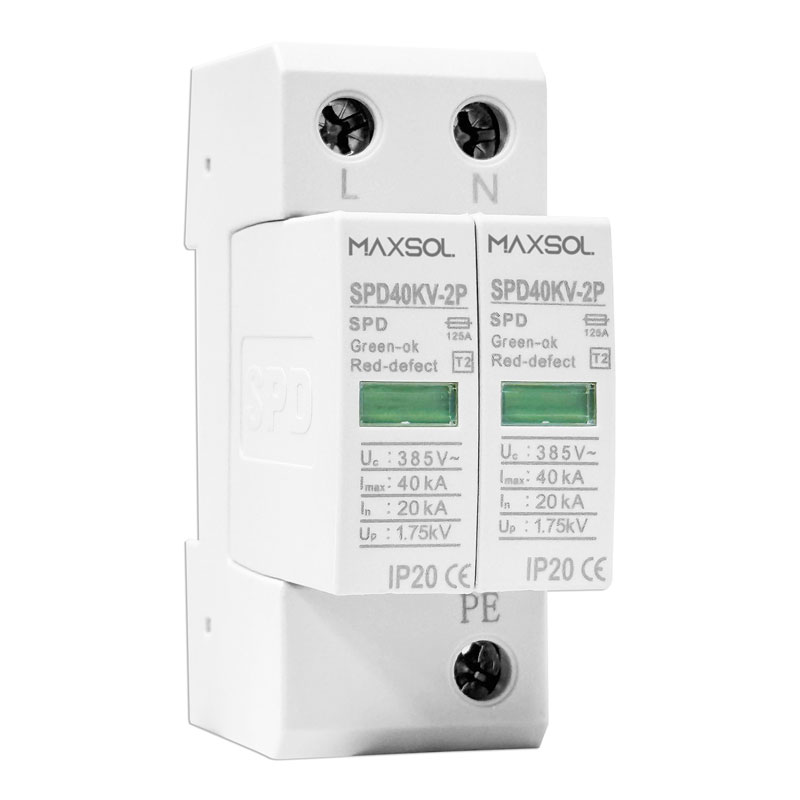

Scaricatore industriale da guida DIN 20-40kA
ModelloSPD40KV-2P
Scaricatore di sovratensione da guida DIN con corrente di scarica nominale 20kA e massima 40kA, Uc 385V, indicazione di guasto e contatti di segnalazione remota.
Caratteristiche
- Scaricatore di sovratensione / protezione dai fulmini 20-40KA
- Tensione massima continuativa di esercizio AC Uc:385V
- Corrente nominale di scarica (8/20μS) In:20KA
- Corrente massima di scarica (8/20μS) Imax:40KA
- Tempo di risposta tA:≤25nS
- Grado di protezione: IP20
- Intervallo di temperatura Tu: -40℃…+80℃
- Larghezza di installazione: 2 moduli
- Supporto di installazione: DIN da 35mm
- Prestazioni dei morsetti Un/ln; cablaggio del morsetto di segnalazione remota: AC:250V/0.5A DC:250V/0.1A,125V/0.2A,75V/0.5A
SPD40KV-2P
Specifiche tecniche
Specifiche tecniche
- Modello
- SPD40KV-2P
- Tensione nominale di esercizio AC (Un)
- 230V / 50Hz
- Tensione massima continuativa di esercizio (Uc)
- 385V
- Corrente nominale di scarica (8/20 μs) (In)
- 20 kA
- Corrente massima di scarica (8/20 μs) (Imax)
- 40 kA
- Livello di protezione della tensione (Up)
- ≤ 1.75 kV
- Tempo di risposta (tA)
- ≤ 25 ns
- Fusibile di riserva
- 160 A
- Capacità di cortocircuito
- 25 kA / 50 Hz
- Intervallo di temperatura operativa
- -40℃ ~ +80℃
- Metodo di cablaggio dell’installazione
- Collegamento in parallelo
- Specifiche del cablaggio
- Cavo multifilare da 16 mm²
- Stato operativo / indicazione di guasto
- Verde / Rosso
- Materiale dell’involucro
- Plastica PBT ignifuga (rossa, grigia opzionale), UL94-V0
- Larghezza di installazione
- 2 moduli (2P)
- Staffa di installazione
- Guida DIN da 35 mm
- Grado di protezione
- IP20
- Tipo di contatto remoto
- Contatto di commutazione
- Prestazioni dei morsetti
- Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A - Cablaggio del morsetto di segnalazione remota
- Conduttore monofilare o multifilare, max 1.5 mm²
