Scheda tecnica

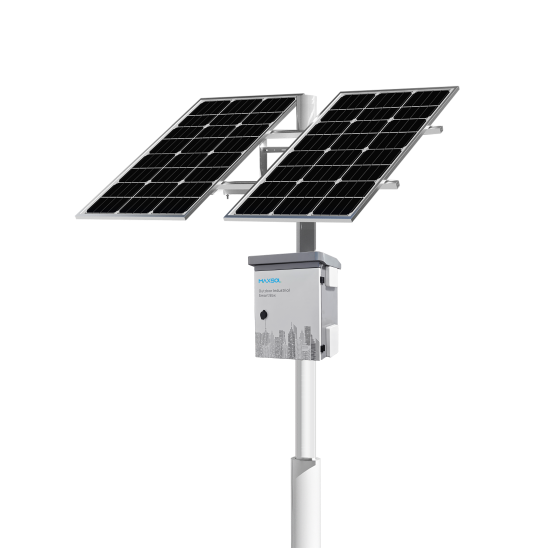

Sistema di alimentazione solare CCTV
Sistema di alimentazione solare CCTV
ModelloCS400150
CS400150 | Sistema solare 400W150Ah 1920Wh
Il sistema solare CS400150 da 400W integra una batteria LiFePO4 da 150Ah (1920Wh) e un involucro esterno IP65, fornendo alimentazione stabile e affidabile senza rete elettrica per videosorveglianza esterna e monitoraggio remoto.
Il quadro resistente alle intemperie contiene il regolatore di carica solare MPPT e le batterie LiFePO4, assicurando funzionamento sicuro e ricarica solare efficiente.
Caratteristiche
- Soluzione di alimentazione solare CCTV 400W/150Ah 1920Wh
- Pannello solare: silicio monocristallino da 400W
- Batteria: LiFePO4 da 150Ah 12.8V, 1920Wh
- Regolatore solare MPPT da 30A
- Uscita DC: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
- Armadio da esterno IP65, 500.0 X 450.0 X 271.0mm
CS400150
Specifiche tecniche
CS400150 (150Ah12.8V 1920Wh)
Modello
- Modello
- CS400150 (150Ah12.8V 1920Wh)
Sistema solare
- Batterie
- Batterie LiFePO4 di grado A 150Ah12.8V 1920Wh
- Regolatore solare
- Regolatore MPPT 12V da 30A
- Pannello solare
- 2* pannelli solari monocristallini da 200W
- Uscita DC
- 4 uscite* DC11~14V 15A (max); 4 uscite* DC12V5A (max)
Specifiche del pannello solare
- Potenza di picco STC
- 200W *2PCS
- Materiale
- Cella in silicio monocristallino ad alta efficienza, telaio in lega di alluminio ad alta resistenza
- Materiali del pannello
- Vetro temperato extrachiaro
- Durata
- 25 anni
- Potenza massima (Pm)
- 200W
- Efficienza di conversione fotoelettrica (%)
- ≥20.4%
- Tensione a Pmax (Vmp)
- 18V
- Corrente a Pmax (Imp)
- 10.96A
- Tensione a circuito aperto del pannello solare (V)
- 22.0V
- Corrente di cortocircuito - ISC (A)
- 11.62A
- Dimensioni del modulo (Lung.×Larg.×A)
- 1480*670*30mm
- Peso del modulo (KG)
- 11 Kg*2PCS
- Materiale e dimensioni del telaio (mm)
- Lega di alluminio anodizzato da 1.2mm
- Struttura del modulo
- Vetro temperato/EVA/cella/strato posteriore EVA
Specifiche del regolatore solare
- Corrente di carica massima
- 30A
- Tensione del sistema
- Rilevamento automatico 12V/24V
- Disconnessione per bassa tensione (LVD)
- 10.8~11.8V/21.6~23.6V, SOC1~5 (predefinito: 11.2/22.4V)
- Riconnessione per ripristino della tensione (LVR)
- 11.4~12.8V/22.8~25.6V (predefinito: 12.0/24.0V)
- Protezione da sovraccarica
- 15.8/31.3V
- Tensione massima sul morsetto FV
- 55V@-20℃;50V@25℃
- Potenza massima di ingresso FV
- 390/780W
- Soglia giorno/notte
- 3.0~20.0V (predefinito: 8.0/16.0V)
- Ritardo giorno/notte
- 0~30min (predefinito: 0min)
- Intervallo di inseguimento MPPT
- (Tensione della batteria + 2.0V) ~Voc*0.9 *2
- Corrente di uscita
- 30A
- Efficienza di inseguimento massima
- >99.9%
- Massima efficienza di conversione in carica
- 98.0%
- Dimensioni (mm)
- 182*187.5*64
- Peso
- 1.3kg
- Autoconsumo
- ≤8mA(12V)
Specifiche della batteria
- Capacità della batteria
- Batteria LiFePO4 12.8V/150AH (1920WH)
- Capacità nominale
- 150Ah
- Tensione nominale
- 12.8V
- Tensione di carica massima
- 14.6 ± 0.2V
- Tensione di fine scarica
- 10 ± 0.2V
- Corrente di carica standard
- 15A
- Corrente di scarica standard
- 15A
- Corrente di carica continua massima
- 30A
- Corrente di scarica continua massima
- 30A
- Corrente massima di scarica di picco
- 90A
- Durata in cicli
- >2000 cicli
- Peso
- ≤ 12kg
- Temperatura di esercizio
- Carica: 0℃ ~ 55℃; scarica: -10℃ ~ 60℃
Scheda di protezione della batteria
- Tensione di uscita
- 8.4V–14.6V
- Corrente di esercizio
- ≤30A
- Temperatura di esercizio
Intervallo operativo: -20℃–65℃;
Temperatura di ripristino dopo surriscaldamento: 48℃
- Autoconsumo in funzionamento
- ≤50 µA
- Tensione di protezione da sovraccarica
- 3.65V±0.05V
- Tensione di ripristino dopo sovraccarica
- 3.55V±0.10V
- Ritardo di protezione da sovratensione
- 0.5–1.5s
- Corrente di protezione da sovraccarica
- 25–35A
- Ritardo di protezione da sovracorrente
- 0.5–1.5s
- Tensione di protezione da scarica eccessiva
- 2.1V±0.100V
- Tensione di ripristino dopo scarica eccessiva
- 2.4V±0.100V
- Ritardo di protezione da scarica eccessiva
- 0.5–1.5s
- Corrente di protezione da scarica eccessiva
- 75–90A
- Ritardo di protezione da cortocircuito
- 100~600µs
- Corrente di cortocircuito
- 300A±50A
- Condizione di ripristino dopo cortocircuito
- Scollegare il carico
Specifiche dell’armadio da esterno (IE543)
- Dimensioni (lunghezza x larghezza x altezza)
- 500.0 X 450.0 X 271.0mm
- Peso (kg)
- 11.5
- Materiale
- Lamiera d’acciaio zincata a caldo
- Spessore
- 1.2mm
- Grado IP
- IP65
- Colore
- Bianco+grigio
- Trattamento superficiale
- Verniciatura elettrostatica
- Porta
- 1
- VENTOLA
- (Opzionale)
- Connettore impermeabile
- 4 pezzi
- Piastra di montaggio per telecamera IP/AP/CPE
- 4 pezzi
- Chiave
- 1 pezzo
- Connettore di terra
- 1 pezzo
Confezione completa
- Dimensioni e peso
Peso dell’armadio batterie (IE543): 29.5KG
Dimensioni del pannello solare da 200W: 1520*710*65MM; 11.00KG
Staffa solare (SPB300): 600*500*300MM; 13.00KG
- Peso (staffe e accessori inclusi)
- 78KG
- Contenuto
2* pannelli solari
1* armadio con batteria inclusa e connettori di uscita DC
2* staffe per pannelli solari
3 * kit di montaggio su palo
1* confezione di viti
1* guida rapida all’installazione
- Certificati
- CE, MSDS, UN38.3, DGM, certificato di trasporto marittimo
CS400150

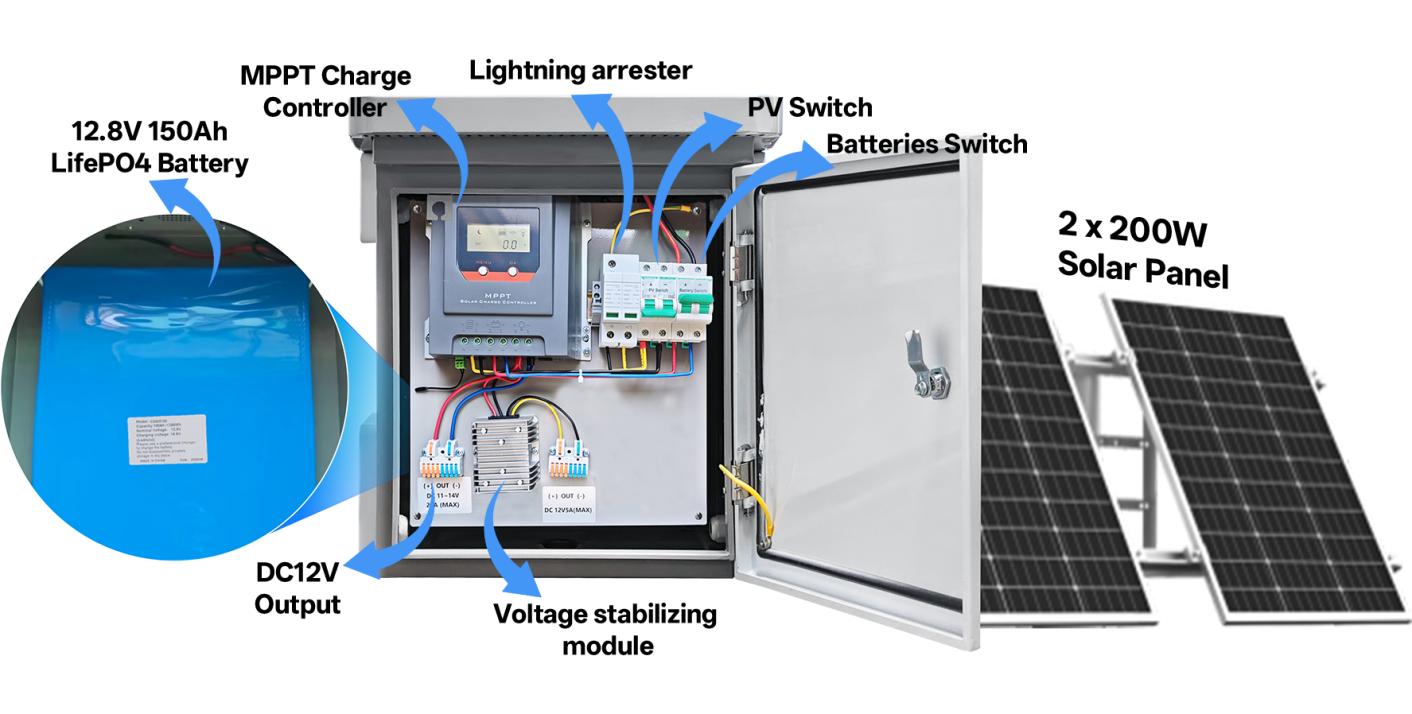

Dimensioni
Traduzioni delle etichette delle figure
L’illustrazione originale è mantenuta; le etichette inglesi sono tradotte nella legenda sottostante.
- 12.8V150Ah LifePO4 Battery
- Etichetta della figura: batteria LifePO4 12.8V150Ah
- MPPT Charge Controller
- Etichetta della figura: regolatore di carica MPPT
- Lightning arrester
- Etichetta della figura: scaricatore di sovratensione
- PV Switch
- Etichetta della figura: interruttore FV
- Batteries Switch
- Etichetta della figura: interruttore batterie
- 2 x 200W Solar Panel
- Etichetta della figura: 2 x pannello solare 200W
- DC12V Output
- Etichetta della figura: uscita DC12V
- Voltage stabilizing module
- Etichetta della figura: modulo stabilizzatore di tensione
CS400150

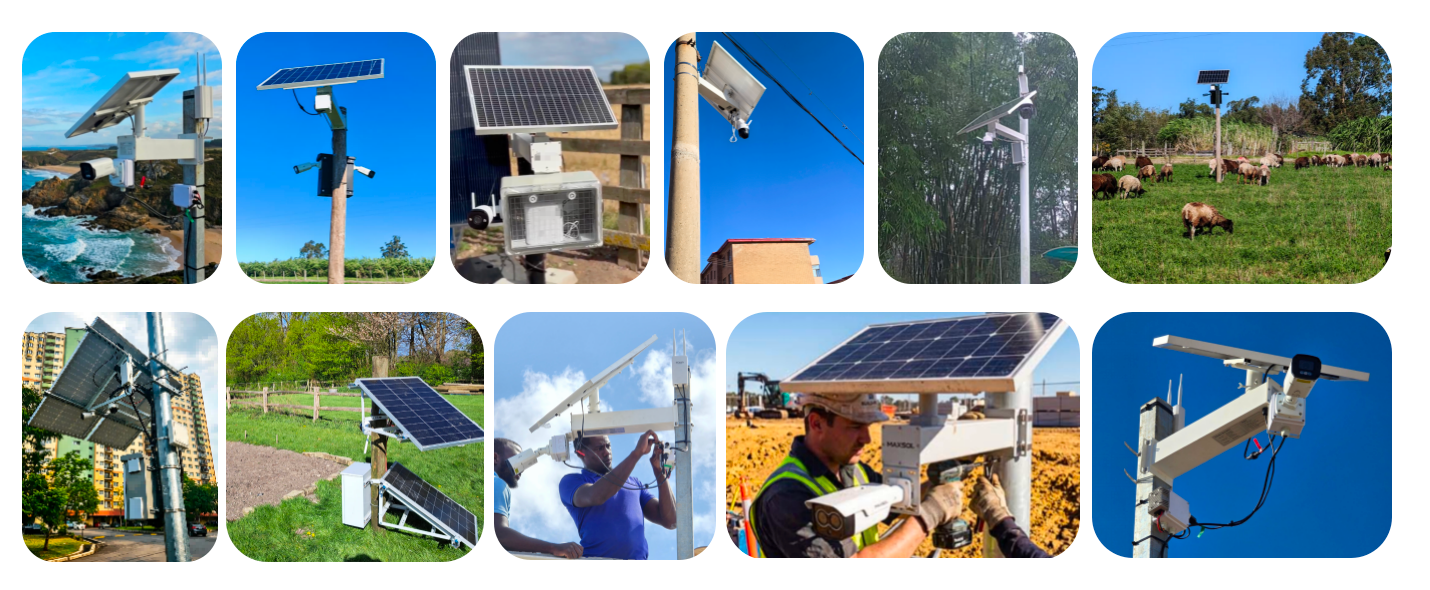

Applicazioni diffuse
Il sistema solare è utilizzato in diverse applicazioni esterne di sorveglianza e comunicazione, tra cui:
- Sistemi di videosorveglianza CCTV
- Sistemi solari di sicurezza e monitoraggio
- Router wireless 4G/5G e dispositivi di comunicazione
- Stazioni di monitoraggio remote e autonome
- Progetti di sorveglianza stradale e del traffico
- Sistemi di sicurezza per cantieri
- Aziende agricole, piantagioni e monitoraggio agricolo
- Sicurezza industriale e perimetrale
- Progetti di città intelligenti e infrastrutture
