Scheda tecnica
Box Ethernet intelligente

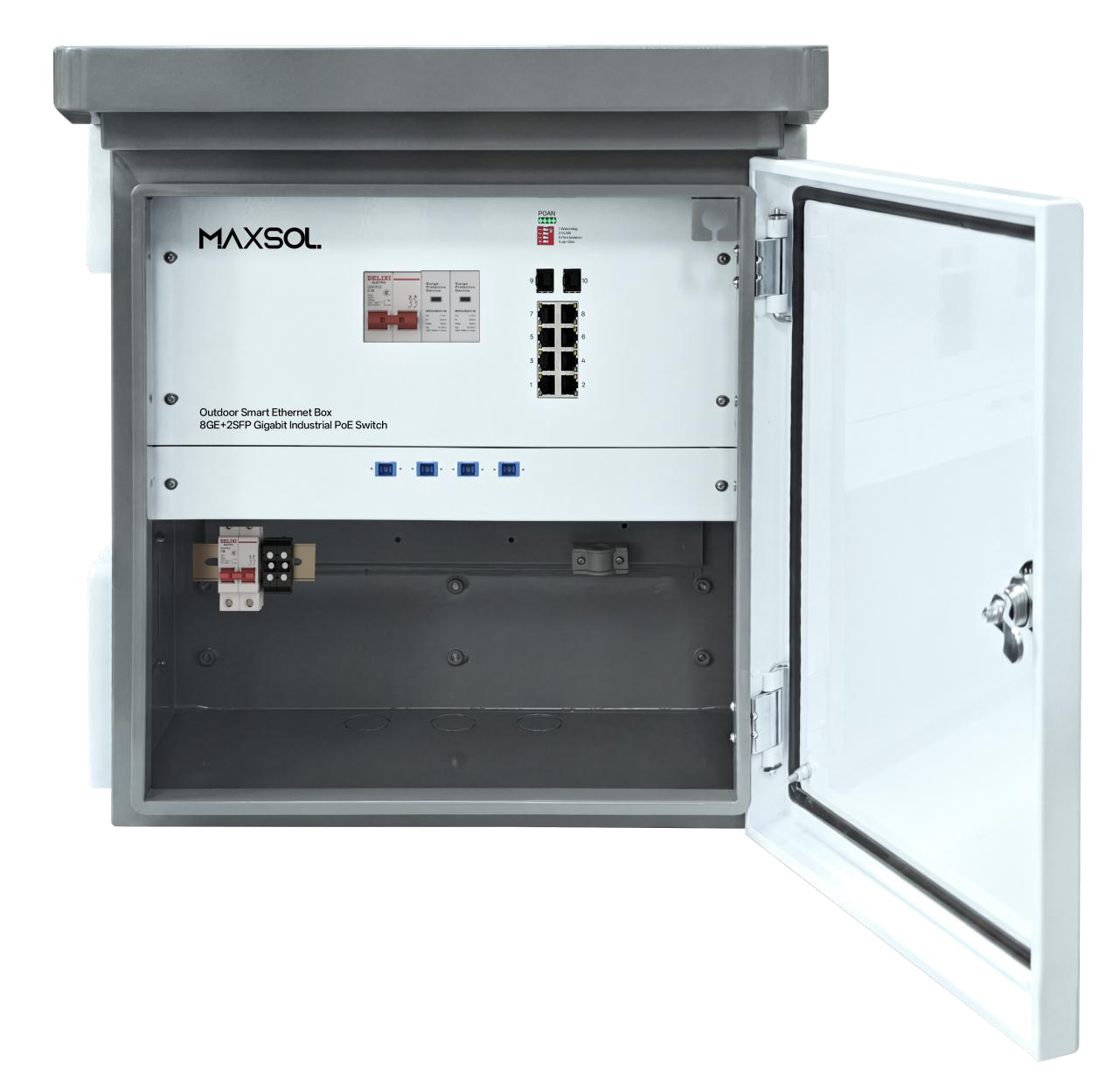

Box Ethernet intelligente da esterno
ModelloSBOX1802SFG-I
Panoramica
SBOX1802SFG-I è un box PoE industriale da esterno con 8 × porte PoE Gigabit e 2 × slot SFP Gigabit. Progettato per ambienti difficili, con temperatura di esercizio da -40°C a +75°C, offre protezione industriale dalle sovratensioni ed è ideale per videosorveglianza esterna, trasporti intelligenti, reti ferroviarie e città intelligenti. L’interruttore DIP intelligente Maxsol supporta Watchdog, isolamento VLAN, isolamento porte e priorità porte (QoS), per una rete stabile, affidabile ed efficiente.
Caratteristiche
- Switch PoE industriale con 8* porte PoE 10/100/1000M + 2* porte SFP 100/1000M; le porte 1-8 supportano IEEE 802.3af/at;
- Le porte PoE port1~port8 supportano il riconoscimento intelligente AF/AT. Potenza standard 15.4W/porta, massima 30W/porta;
- Supporta AI Watchdog, isolamento porte, VLAN, priorità porte +QoS
- Conforme agli standard IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z;
- Piedinatura 1,2,3,6
- Temperatura di esercizio:-40~75°C
- Tensione di ingresso: AC100-240V, 50/60Hz
- Grado di protezione IP: IP65;
SBOX1802SFG-I
Specifiche tecniche
Specifiche tecniche
- Modello
- SBOX1802SFG-I
Interfacce
- Interfaccia
- 8* porte PoE 10/100/1000Base-T (dati/alimentazione), 2* slot uplink SFP in fibra 100/1000Base-X (dati)
- Porta Ethernet
- Le porte 1-8 supportano 10/100/1000Base-TX, rilevamento automatico, full/half duplex e adattamento automatico MDI/MDI-X
- Interruttore DIP
- AI Watchdog, isolamento porte, VLAN, priorità porte +QoS
PoE
- Standard PoE
- IEEE802.3af/at
- Porta SFP
- Porta in fibra SFP Gigabit, con moduli ottici abbinati di serie (ordinabili opzionalmente: monomodale/multimodale, fibra singola/doppia, LC)
- Alimentatore
- 300 W
Caratteristiche fisiche
- Indicatori LED
- PWR, OPT, NMC, ALM
- Interfaccia di alimentazione
- Ingresso AC
- Cavo ottico
- Multimodale: 850nm 0 ~ 550M, monomodale: 1310nm 0 ~ 40KM, 1550nm 0 ~ 120KM.
- Topologia di rete
- Supporta topologie a stella, bus, albero e ibride
- Tensione di ingresso
- AC100-240V, 50/60Hz
- Potenza totale assorbita (POE)
- < 246 W
- Allarme di tensione
- Supportato
Ventola
- RPM
- 3000 ±10%
- DIMENSIONI
- 92*92*25mm
- Ingresso alimentazione
- 220V
MCB (interruttore automatico miniaturizzato)
- Tensione nominale di esercizio (Ue)
- 230/400V AC
- Corrente nominale
- 6-63 A
- Frequenza nominale
- 50Hz
- Temperatura di esercizio
- -35℃+75℃
- Classe di protezione
- IP40
Ambiente
- Temperatura di esercizio
- -40℃~+75℃; dispositivo sottoposto a prova per 4 ore a 85℃
- Temperatura di stoccaggio
- -40℃~+85℃
- Umidità relativa
- 5%~95% senza condensa
- Metodi di gestione termica
- Raffreddamento automatico a ventole
- MTBF
- 100000 ore
EMC e protezione dall’ingresso di corpi estranei e acqua
- Grado IP
- IP65
- Protezione dalle sovratensioni dell’alimentazione
- IEC 61000-4-5 livello X (8KV/6KV)
- Protezione dalle sovratensioni della porta Ethernet
- IEC 61000-4-5 livello X (8KV/6KV)
- RS
- IEC 61000-4-3 livello 3 (10V/m)
- EFI
- IEC 61000-4-4 livello 3 (1V/2V)
- CS
- IEC 61000-4-6 livello 3 (10V/m)
- PFMF
- IEC 61000-4-8 livello 4 (30A/m)
- DIP
- IEC 61000-4-11 livello 3 (10V)
- ESD
- IEC 61000-4-2 livello 4 (8K/15K)
Armadio
- Dimensioni del prodotto
- 450X500X284mm
- Metodo di installazione
- Montaggio a parete/su palo
SBOX1802SFG-I

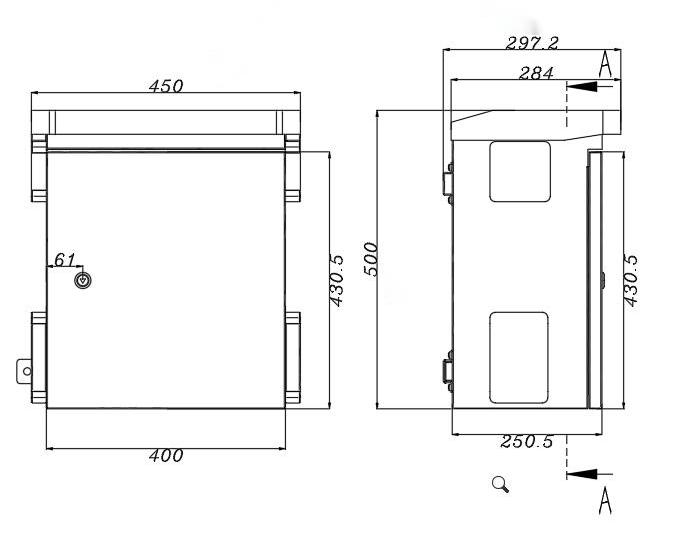

Panoramica delle dimensioni dei prodotti
Dimensioni del prodotto e riferimento per l’installazione
SBOX1802SFG-I

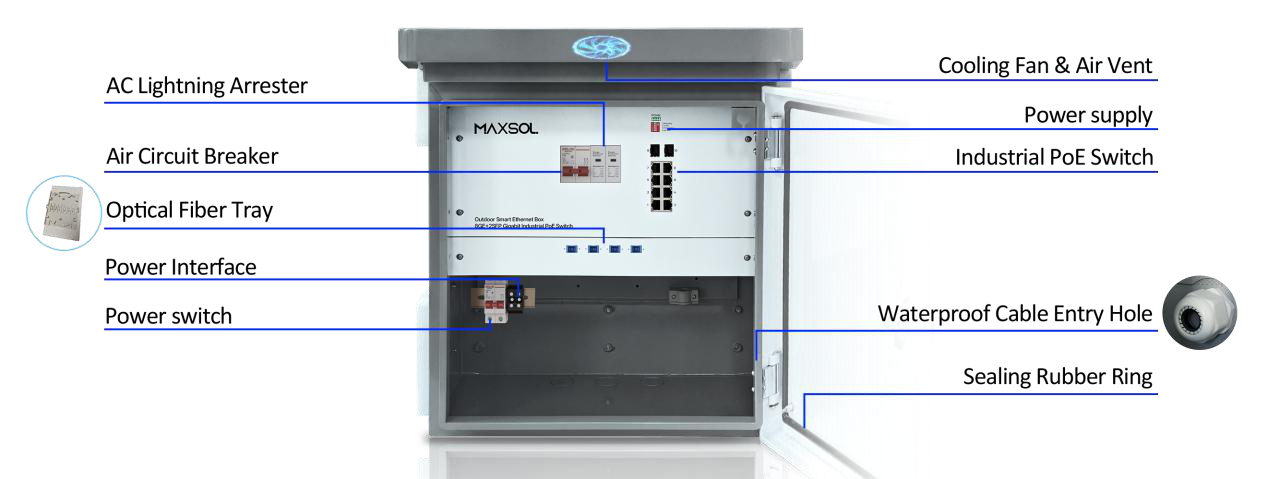

Panoramica del prodotto
Dimensioni del prodotto e riferimento per l’installazione
Traduzioni delle etichette delle figure
L’illustrazione originale è mantenuta; le etichette inglesi sono tradotte nella legenda sottostante.
- AC Lightning Arrester
- Etichetta della figura: scaricatore AC
- Air Circuit Breaker
- Etichetta della figura: interruttore automatico in aria
- Optical Fiber Tray
- Etichetta della figura: vassoio per fibra ottica
- Power Interface
- Etichetta della figura: interfaccia di alimentazione
- Power switch
- Etichetta della figura: interruttore di alimentazione
- Cooling Fan & Air Vent
- Etichetta della figura: ventola e presa d’aria
- Power supply
- Etichetta della figura: alimentatore
- Industrial PoE Switch
- Etichetta della figura: switch PoE industriale
- Waterproof Cable Entry Hole
- Etichetta della figura: ingresso cavi impermeabile
- Sealing Rubber Ring
- Etichetta della figura: anello di tenuta in gomma
SBOX1802SFG-I

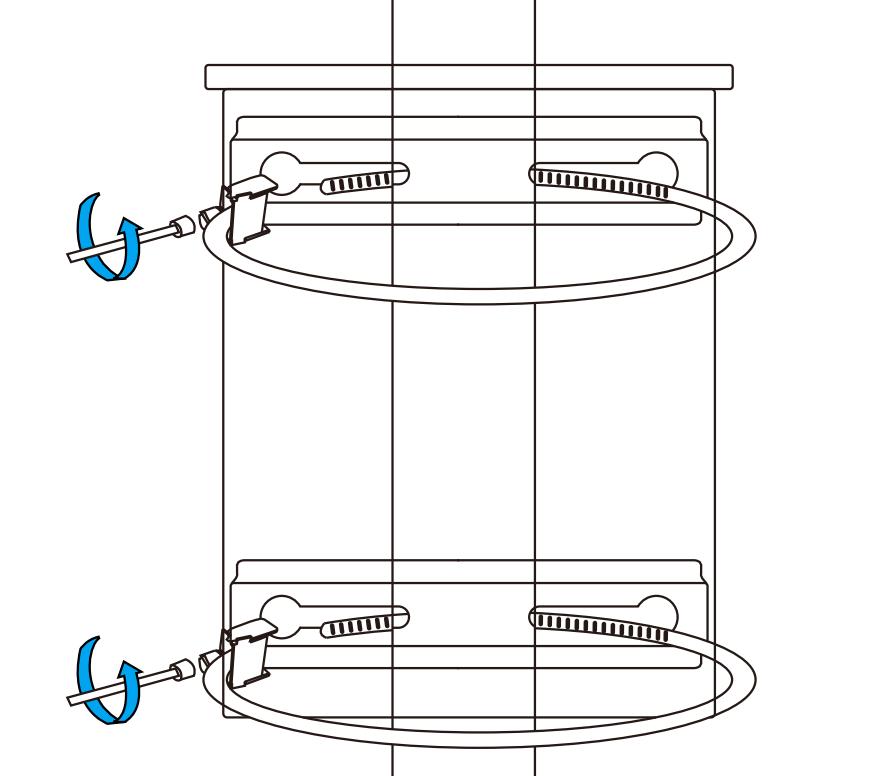

Installazione
Dimensioni del prodotto e riferimento per l’installazione
