Scheda tecnica
Accessori di alimentazione

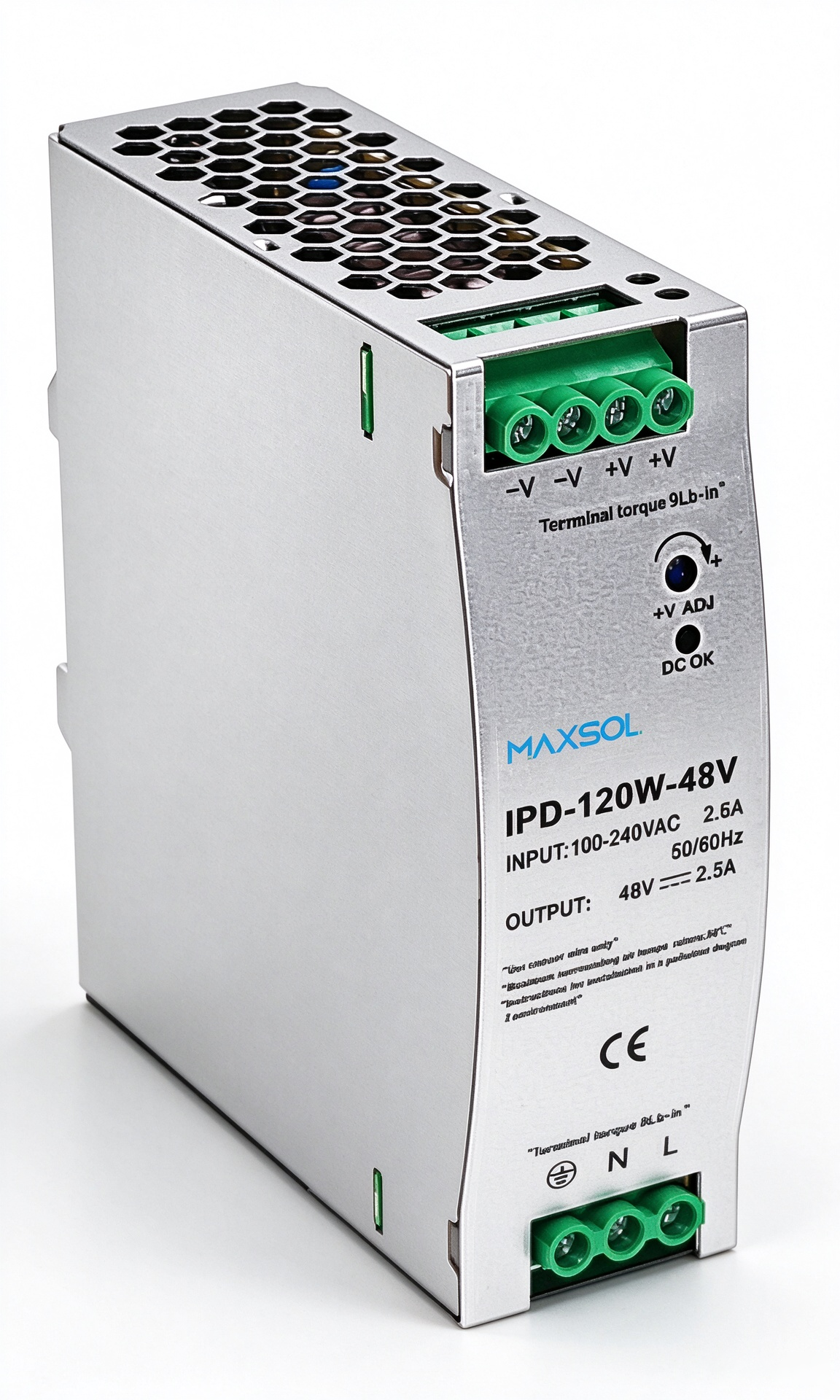

Alimentatore industriale da guida DIN 48V DC 120W
ModelloIPD-120W-48V
Alimentatore ad alta efficienza da guida DIN 120W 48V DC per automazione industriale. Dotato di protezione da sovraccarico e design compatto. Ideale per integratori di sistemi.
Caratteristiche
- Alimentatore industriale da guida DIN (48V / 120W)
- Uscita: 48V DC, 2.5A (0–2.5A), 120W
- Ondulazione e rumore: 480mV
- Regolazione tensione: 47.2–48.8V
- Ingresso: 100–240 VAC, 47–63 Hz
- Corrente di ingresso: 2.25A @115V / 1.3A @230V
- Efficienza: 86%
- Protezioni: OLP / OVP / SCP
- Dimensioni: 40 × 125.2 × 113.5 mm
- Montaggio: guida DIN
IPD-120W-48V
Specifiche tecniche
Uscita
- Modello
- IPD-120W-48V
- Tensione DC
- 48V
- Corrente nominale
- 2.5A
- Intervallo di corrente
- 0-2.5A
- Potenza nominale
- 120W
- ONDULAZIONE E RUMORE
- 480mV
- Intervallo di regolazione della tensione
- 47.2~48.8V
- TOLLERANZA DI TENSIONE, nota 3
- ±2.0％
- Regolazione di linea
- ±0.5%
- Regolazione del carico
- ±1%
- Tempo di avvio
≤1000ms/230VAC (a pieno carico)
≤2000ms/115VAC (a pieno carico)
- Tempo di mantenimento (tipico)
- 30ms/230VAC (a pieno carico)
Ingresso
- Intervallo di tensione
- 100-240VAC
- Intervallo di frequenza (Hz)
- 47~63Hz
- Efficienza (tipica)
- 86%
- Corrente AC (tipica)
1A max a 220VAC
2A max a 110VAC
- Corrente di spunto (tipica)
- Avvio a freddo <50A/230VAC
- Corrente di dispersione
- ＜0.75mA/240VAC
Protezione
- Protezione da cortocircuito
- Metodo di protezione: modalità hiccup, ripristino automatico dopo la rimozione dell’anomalia
- Protezione da sovraccarico
110%~150% della potenza nominale di uscita
Metodo di protezione: modalità hiccup, ripristino automatico dopo la rimozione dell’anomalia
Condizione
- Temperatura di esercizio (℃)
- -10℃ – +45℃
- Temperatura di esercizio (℃)
- 20% – 90%RH, senza condensa
- Temperatura e umidità di stoccaggio
- 20℃ – +85℃, 10% – 95%RH, senza condensa
- Coefficiente di temperatura
- ±0.3‰（ 0 – 50℃ ）
- Resistenza alle vibrazioni
- 10-500Hz, 2g, 10 minuti/ciclo, 60 minuti per ciascuno degli assi X, Y e Z
Standard di sicurezza
- Tensione di tenuta (VAC)
- I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
- Riferimento allo standard di sicurezza
- Progettato secondo gli standard EN/UL60950-1 e GB4943
- Resistenza di isolamento
- I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25℃
Confezione
- dimensioni del prodotto
- 40*125.2*113.5(mm) (L*A*P)
- Peso
- 0.4kg
