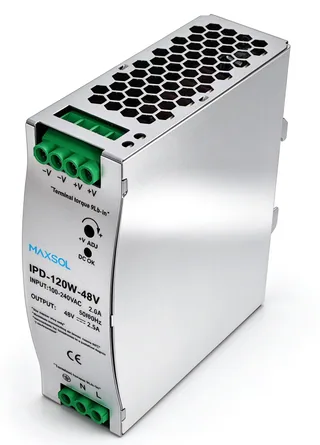

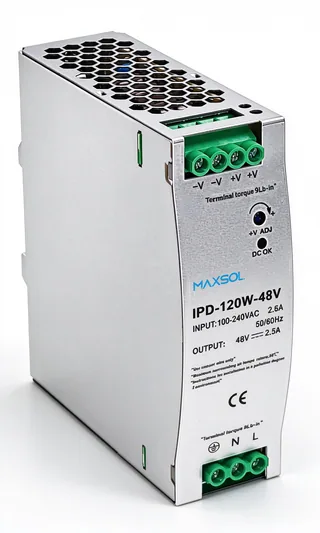

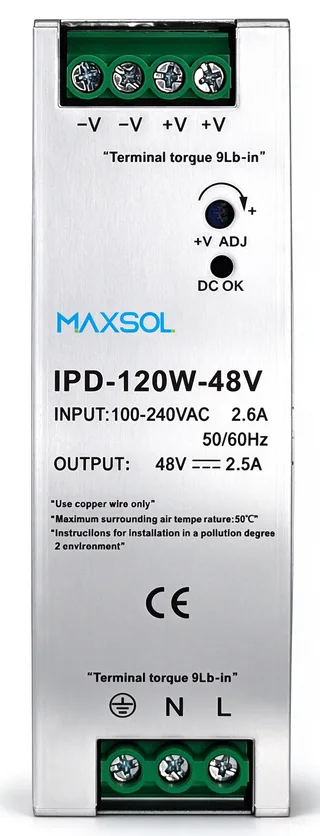

Modello: IPD-120W-48V

Alimentatore industriale da guida DIN 48V DC 120W

Alimentatore ad alta efficienza da guida DIN 120W 48V DC per automazione industriale. Dotato di protezione da sovraccarico e design compatto. Ideale per integratori di sistemi.

Caratteristiche principali

Alimentatore industriale da guida DIN (48V / 120W)
Uscita: 48V DC, 2.5A (0–2.5A), 120W
Ondulazione e rumore: 480mV
Regolazione tensione: 47.2–48.8V
Ingresso: 100–240 VAC, 47–63 Hz
Corrente di ingresso: 2.25A @115V / 1.3A @230V
Efficienza: 86%
Protezioni: OLP / OVP / SCP
Dimensioni: 40 × 125.2 × 113.5 mm

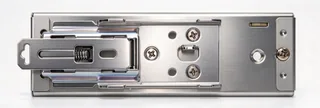

Montaggio: guida DIN

Invia una richiesta via email[email protected]

Scheda tecnicaScarica Visualizza

Specifiche tecniche

Uscita

Modello

IPD-120W-48V

Tensione DC

48V

Corrente nominale

2.5A

Intervallo di corrente

0-2.5A

Potenza nominale

120W

ONDULAZIONE E RUMORE

480mV

Intervallo di regolazione della tensione

47.2~48.8V

TOLLERANZA DI TENSIONE, nota 3

±2.0％

Regolazione di linea

±0.5%

Regolazione del carico

±1%

Tempo di avvio

≤1000ms/230VAC (a pieno carico)

≤2000ms/115VAC (a pieno carico)

Tempo di mantenimento (tipico)

30ms/230VAC (a pieno carico)

Ingresso

Intervallo di tensione

100-240VAC

Intervallo di frequenza (Hz)

47~63Hz

Efficienza (tipica)

86%

Corrente AC (tipica)

1A max a 220VAC

2A max a 110VAC

Corrente di spunto (tipica)

Avvio a freddo <50A/230VAC

Corrente di dispersione

＜0.75mA/240VAC

Protezione

Protezione da cortocircuito

Metodo di protezione: modalità hiccup, ripristino automatico dopo la rimozione dell’anomalia

Protezione da sovraccarico

110%~150% della potenza nominale di uscita

Metodo di protezione: modalità hiccup, ripristino automatico dopo la rimozione dell’anomalia

Condizione

Temperatura di esercizio (℃): -10℃ – +45℃
Temperatura di esercizio (℃): 20% – 90%RH, senza condensa
Temperatura e umidità di stoccaggio: 20℃ – +85℃, 10% – 95%RH, senza condensa
Coefficiente di temperatura: ±0.3‰（ 0 – 50℃ ）
Resistenza alle vibrazioni: 10-500Hz, 2g, 10 minuti/ciclo, 60 minuti per ciascuno degli assi X, Y e Z

Standard di sicurezza

Tensione di tenuta (VAC): I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
Riferimento allo standard di sicurezza: Progettato secondo gli standard EN/UL60950-1 e GB4943
Resistenza di isolamento: I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25℃

Confezione

dimensioni del prodotto: 40*125.2*113.5(mm) (L*A*P)
Peso: 0.4kg
