Modello: CS12060 (120W60AH12.8V)

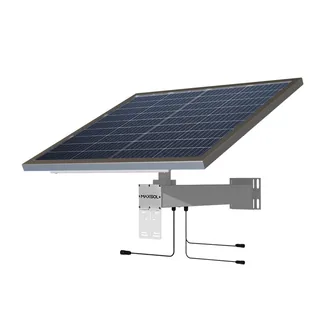

Sistema solare CCTV 120W 60Ah LiFePO4

Sistema solare industriale da 120W con batteria LiFePO4 da 768Wh e MPPT. Per CCTV e IoT autonomi. Supporta RS485. Contattaci per le specifiche.

Caratteristiche principali

Soluzione di alimentazione solare CCTV 120W60AH 768WH
Pannello solare: silicio monocristallino da 120W
Batteria: LifePO4 da 60AH12.8V, totale: 768WH
Regolatore solare MPPT, 3* porte di uscita DC12V
Staffa di installazione per pannello solare e batteria
Altri accessori: supporto batteria, viti, cavo DC, ecc.
Opzione selezionabile: RS485

Invia una richiesta via email[email protected]

Scheda tecnicaScarica Visualizza

Specifiche tecniche

Specifiche del pannello solare

Modello: CS12060 (120W60AH12.8V)
Struttura del modulo: Vetro temperato/EVA/cella/strato posteriore EVA
Silicio fotovoltaico: Silicio monocristallino
Caratteristiche del silicio cristallino: Alta efficienza di conversione con luce intensa
Dimensioni e numero delle celle: 210*70/36
Potenza massima di uscita: 120W
Tensione massima di esercizio: 20.52V
Corrente massima di esercizio: 6.18A
Tensione a circuito aperto: 24.9V
Corrente di cortocircuito: 6.5A
Tolleranza: 3%
Tensione massima di sistema a circuito aperto: 1000V

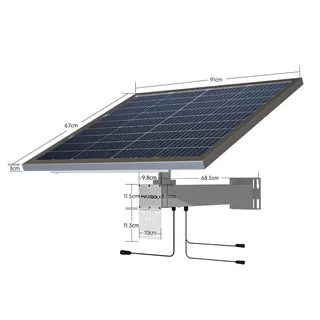

Dimensioni del pannello solare: 910mm*670mm*30mm
Intervallo di temperatura operativa: -40~85℃
Umidità relativa: <90%
Spessore del telaio: 0.88MM
Telaio: Lega di alluminio anodizzato

Specifiche della batteria

Soluzione

MPPT (algoritmo di inseguimento della massima potenza in ingresso), uscita a tensione costante,

Capacità della batteria

12.8V/60AH (768WH)

Indicazione di carica

Indicatore di stato LED

Interfaccia di ingresso

Connettore fotovoltaico di tipo aeronautico

Interfaccia di uscita

Connettore maschio standard DC5.5mm, 3 uscite

Tensione di uscita

12V±50mV

Corrente di uscita

≤3A±50mA (totale delle tre uscite)

Utilizzo in scarica

≤90%

Temperatura di esercizio

Carica: 0~60℃

Scarica: -10~55℃ (precisione: ±1℃)

Protezione da sovracorrente

>4A (protezione per sovracorrente oltre 3 secondi, luce verde lampeggiante)

Protezione da sovraccarica e scarica eccessiva

Protezione da scarica eccessiva: <10V;

Protezione da sovraccarica: >14.6V (precisione: ±0.1V)

Protezione da cortocircuito in uscita

La luce verde lampeggia e resta accesa dopo la rimozione del cortocircuito

Comunicazione RS-485

Potenza di uscita, tensione, corrente e altre informazioni secondo le esigenze del cliente

Funzione di riscaldamento della batteria

Quando è presente ingresso fotovoltaico, il riscaldamento si avvia sotto 0℃ e si arresta quando la temperatura sale a 8℃

Potenza di riscaldamento

Massimo 15W

Temperatura di stoccaggio

-20~35℃

Dimensioni del contenitore batteria

650mm*98mm*82mm

Capacità del prodotto

20%-30%

Materiale della batteria

Batteria al litio ferro fosfato/LifePO4

Durata della batteria e ricarica

Durata della batteria a dispositivo spento: 2 anni (il pacco batteria non eroga energia dopo lo spegnimento; la perdita di carica è dovuta all’autoscarica delle celle, circa 3%-5%/mese)
Autonomia della batteria a dispositivo acceso: Circa 25 giorni (a temperatura normale, senza carico)
Autonomia della batteria sotto carico: L’autonomia reale dipende dal carico, dalla capacità della batteria e dalle condizioni operative. Senza ricarica solare, si può stimare dividendo l’energia utilizzabile (Wh) per la potenza totale del carico (W).
Tempo di ricarica (carica 0~100%): Circa 2–3 giorni in condizioni standard di irraggiamento solare (4–5 ore equivalenti di pieno sole al giorno, a temperatura normale). Il tempo effettivo di ricarica può variare in base all’intensità dell’irraggiamento, al rendimento del sistema e al consumo energetico.

Confezione completa

Dimensioni

920*730*225MM

Peso (staffe e accessori inclusi)

19.95KG

Contenuto

1* pannello solare

1* contenitore con batteria inclusa e connettori di uscita DC

1* staffa per pannello solare e contenitore della batteria

1* supporto a U per montaggio su palo

1* confezione di viti
