Alimentazione solare esterna per videosorveglianza IP e CPE wireless
Indipendente dalla rete. Autonomo. Scalabile.
Il tuo centro completo di sicurezza solare per
i beni critici in siti remoti.
Contesto applicativo della soluzione

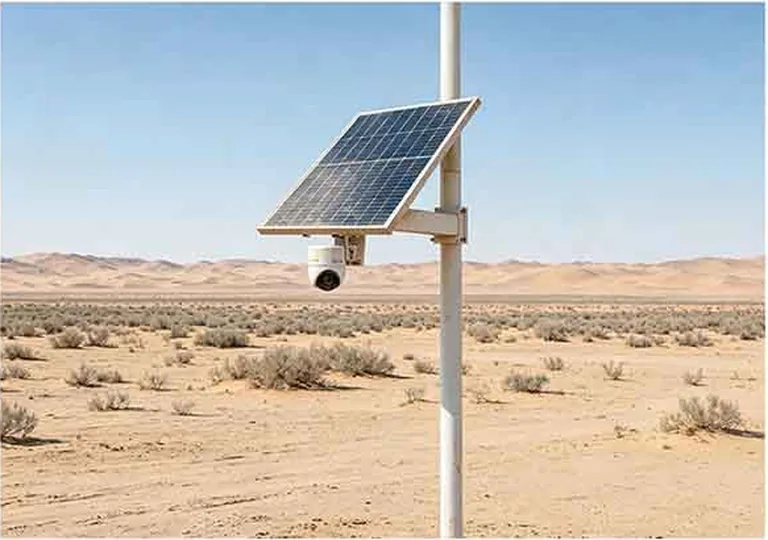

In aree agricole remote, foreste, miniere, fiumi, cantieri, posti di frontiera e strade isolate prive di rete elettrica pubblica e fibra ottica cablata, l’installazione di telecamere presenta due problemi principali:
La rete elettrica non è accessibile; il cablaggio è costoso e le autorizzazioni sono complesse.
Le riprese della telecamera devono essere trasmesse a distanza al centro di monitoraggio su una lunga
distanza. Serve un ponte CPE per trasmissione wireless punto-punto.
Tradizionalmente, pannelli solari, batterie, regolatori e staffe venivano acquistati separatamente, causando

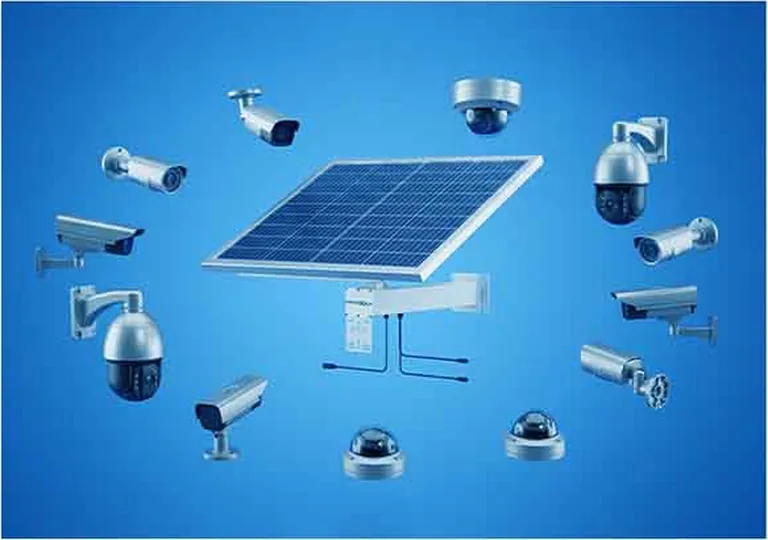

cablaggi complessi, scarsa impermeabilità e bassa compatibilità. Il sistema solare integrato MAXSOL CS12060

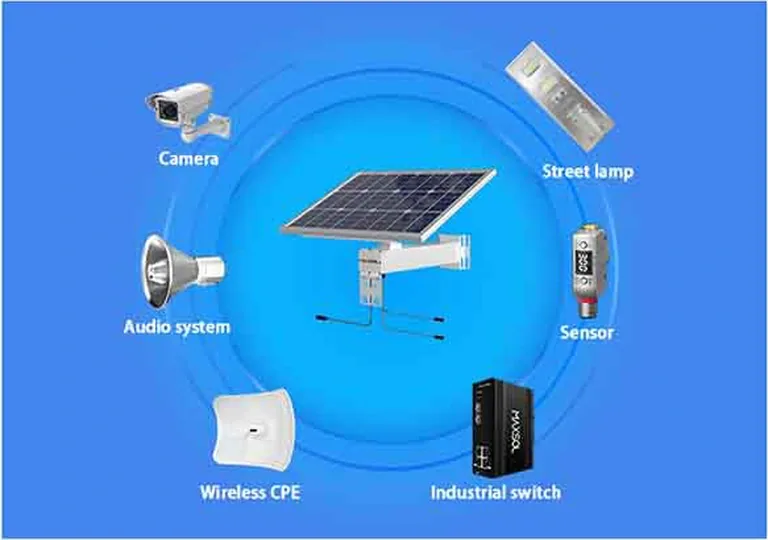

il sistema di alimentazione risolve in un’unica soluzione il fabbisogno energetico stabile per l’intera giornata di telecamere IPC + ponti CPE wireless.
Calcolo del consumo dei dispositivi terminali
Potenza assorbita dal singolo dispositivo
Potenza assorbita in esercizio normale 2W - 5W
Potenza totale assorbita dall’intero sistema
Potenza totale assorbita con funzionamento simultaneo a pieno carico = potenza massima CPE 7W + potenza massima IPC 5W = 12W. La potenza media continua resta stabile intorno a 10W. Energia consumata in 24 ore di funzionamento ininterrotto al giorno: 10W × 24h = 240Wh (0.24 kWh / giorno).
Soluzione consigliata — CS12060
Pannello solare monocristallino da 120W + batteria LiFePO4 da 60Ah (768Wh)
Uscita 12V DC / PoE 24V e 48V (tramite iniettore PoE)
Alimenta telecamera IP + CPE wireless 24/7
MPPT integrato e struttura impermeabile IP65
Ideale per CCTV remoto e sorveglianza wireless

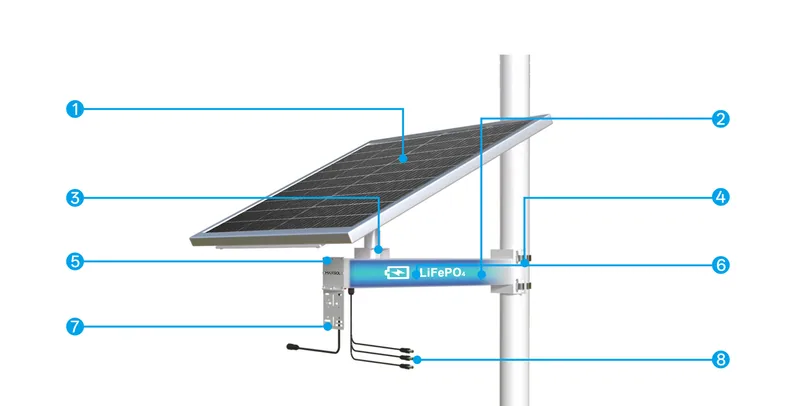

- Pannello solare monocristallino ad alta efficienza di grado A
Durata di oltre 25 anni · Efficienza di conversione 21.6%
- Il regolatore MPPT aumenta l’efficienza di carica
Ottimizza l’energia solare, riduce le perdite e aumenta l’efficienza di carica del 20% rispetto ai regolatori PWM.
- Supporto rotante per pannello solare
Ruota di 360 gradi per semplificare l’installazione in ambienti diversi.
- Supporto per più modalità di montaggio
Supporta installazione a parete o su palo per scenari diversi.
- Contenitore batteria da esterno IP65
Un involucro durevole, progettato per temperature estreme e una maggiore durata di servizio.
- Batteria LiFePO4 di grado A a piena capacità
Batteria al ferro fosfato di grado A+, con elevata sicurezza e forte resistenza alle alte e basse temperature.
- Piastra di montaggio dei dispositivi
Qui è possibile installare facilmente dispositivi come telecamere IP o router 4G.
- Uscita DC12V per telecamere IP
Personalizzabile con uscita DC da 24V o 48V per router 4G, AP da esterno, CPE, switch PoE e altri dispositivi.
| Voce | Specifiche/calcolo |
|---|---|
| Pannello solare | Pannello solare monocristallino da 120W |
| Ore equivalenti di pieno sole | 5 ore |
| Efficienza del sistema | 60% |
| Produzione solare giornaliera | 120W x 5h x 60% = 360Wh/giorno |
| Capacità della batteria | 60Ah LiFePO4 (768Wh) |
| Carico del sistema | Telecamera IP + CPE wireless = 10W |
| Consumo energetico giornaliero | 10W x 24h = 240Wh/giorno |
| Batteria di riserva | 768Wh ÷ 10W = 76.8 ore (massimo teorico prima delle perdite) |
Ipotesi illustrative: 5 ore equivalenti di pieno sole, efficienza del sistema del 60% e carico costante di 10W. Il valore di 76.8 ore presuppone assenza di ricarica solare e perdite; l’autonomia reale dipende da capacità utilizzabile, carico, meteo e condizioni operative.

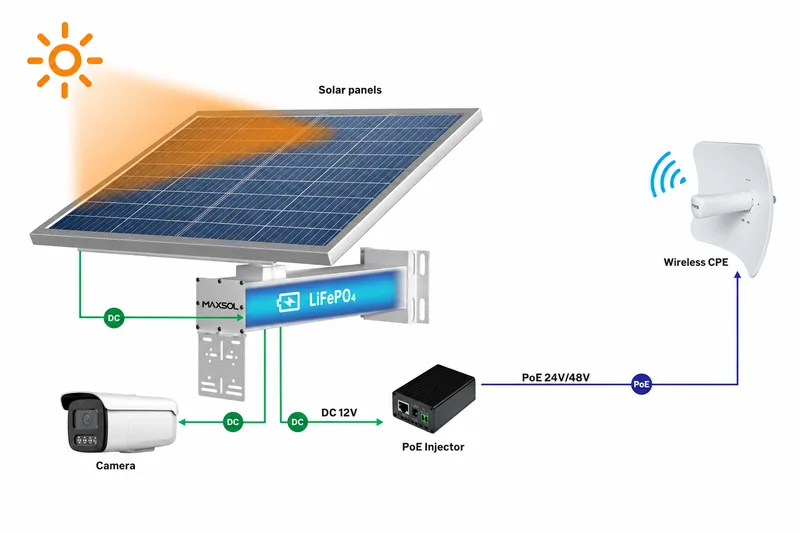

Architettura completa del sistema
Unità di generazione energetica: Pannello solare CS12060 da 120W — assorbe l’energia solare e la converte in corrente continua da inviare al regolatore.
Unità di controllo dell’accumulo energetico: Involucro integrato (regolatore MPPT + batteria LiFePO4 da 60Ah).

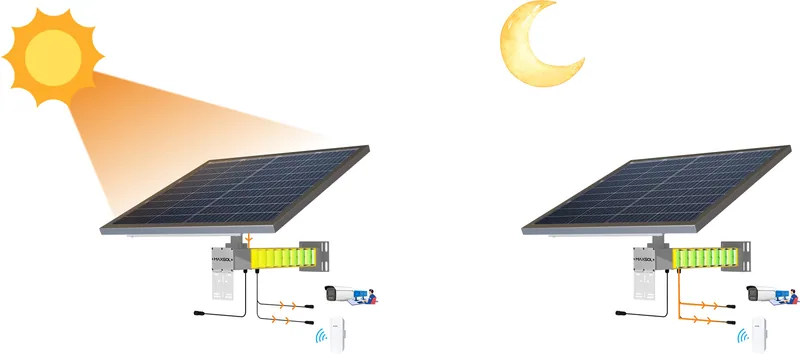

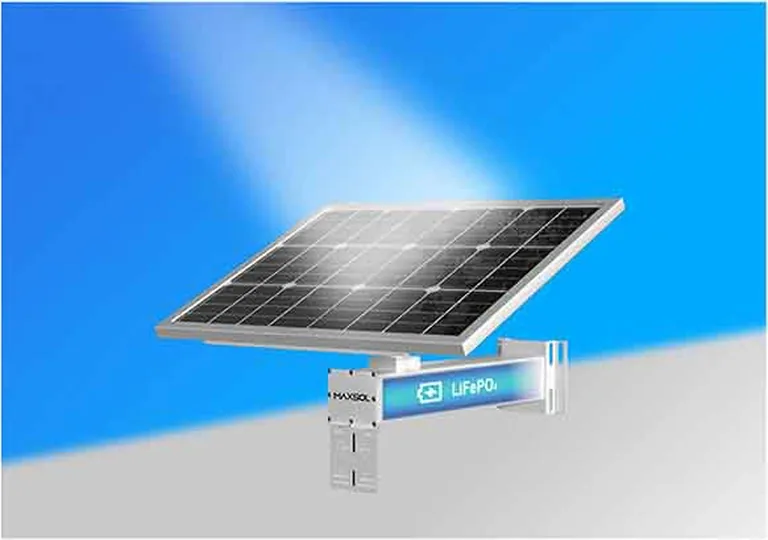

Durante il giorno
L’energia solare alimenta prima direttamente IPC e CPE, mentre quella rimanente viene accumulata nella batteria al litio.

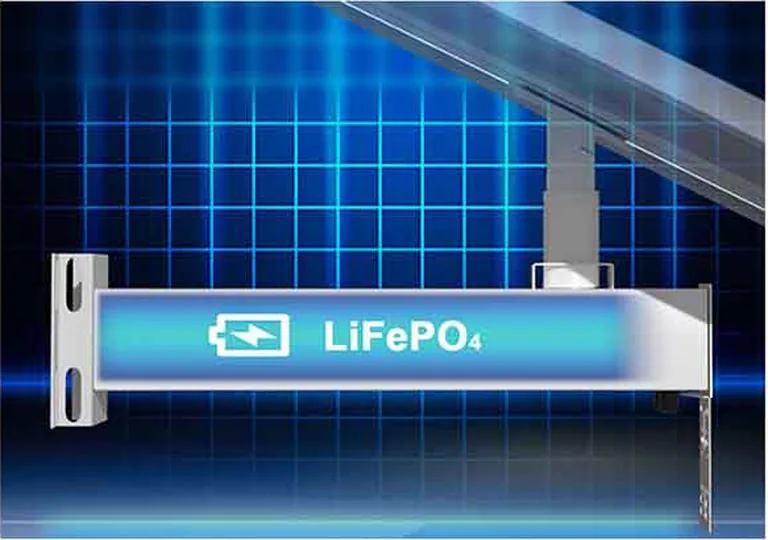

Notte / nuvoloso
La batteria LiFePO4 eroga 12V DC; un iniettore PoE adatto converte questa tensione nell’ingresso PoE 24V/48V richiesto dal dispositivo collegato.
- Pannelli solari

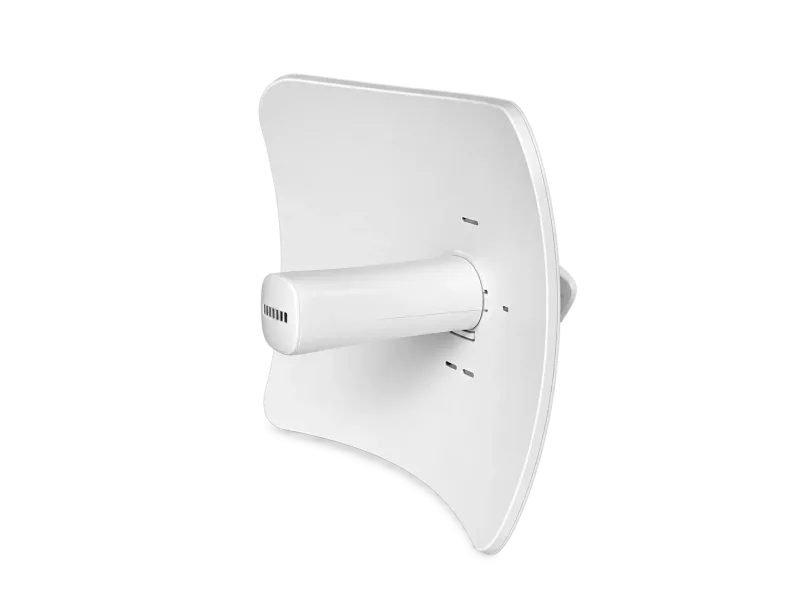

- CPE wireless

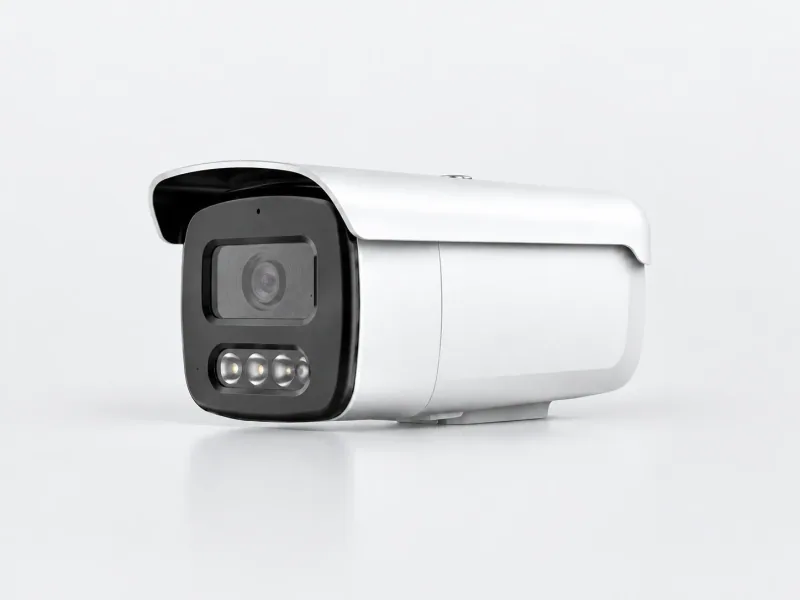

- Telecamere IP
- Iniettore PoE
Accessori di installazione: Staffe metalliche integrate, pannelli solari, telecamere e CPE possono essere fissati insieme allo stesso palo, rendendo l’installazione semplice e ordinata.
Vantaggi principali della soluzione
Un cavo alimenta tutto
Un’unica linea PoE impermeabile alimenta sia le telecamere IP sia i CPE wireless. Elimina il doppio kit solare, i cavi aggiuntivi e il lavoro di montaggio.
Autonomia della batteria dipendente dal carico
Compatibilità universale
Il PoE commutabile 24V/48V si adatta a qualsiasi marca di telecamera IP o ponte radio. Non servono adattatori proprietari.
Installazione in 30 minuti
Pannello solare, batteria, regolatore e staffa preintegrati vengono spediti in un unico kit. Connettori impermeabili standard. Una persona, un palo, plug-and-play.
Progettato per ambienti difficili
L’acciaio verniciato a polvere resiste a UV, ruggine e nebbia salina. Progettato per aziende agricole, miniere e siti costieri.
Costi operativi azzerati
100% solare. Nessuna bolletta elettrica. Manutenzione minima: basta pulire il pannello una volta all’anno.
Progettato per diverse applicazioni esterne
Connettività e alimentazione di riserva affidabili per infrastrutture critiche.

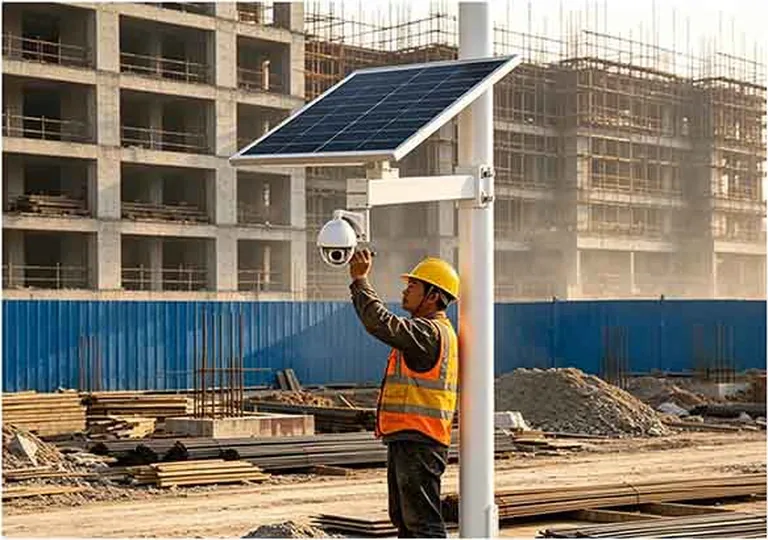

Cantiere
Area rurale remota
Azienda agricola
Autostrada
